描述：APM830，2-63次諧波數據電能質量監測三相網絡電能表，具有全電量測量、電能統計、電能質量分析、錄波功能、事件記錄功能(包括電壓暫升暫降中斷、沖擊電流等記錄)及網絡通訊等功能，主要用于電網供電質量的綜合監控。該系列儀表采用模塊化設計，配合功能豐富的外部DI/DO模塊、AI/AO模塊、TF 卡事件記錄模塊、網絡通訊模塊，可以靈活實現電氣回路全電量測量及開關狀態監控，雙RS485和以太網接口配合
1.概述

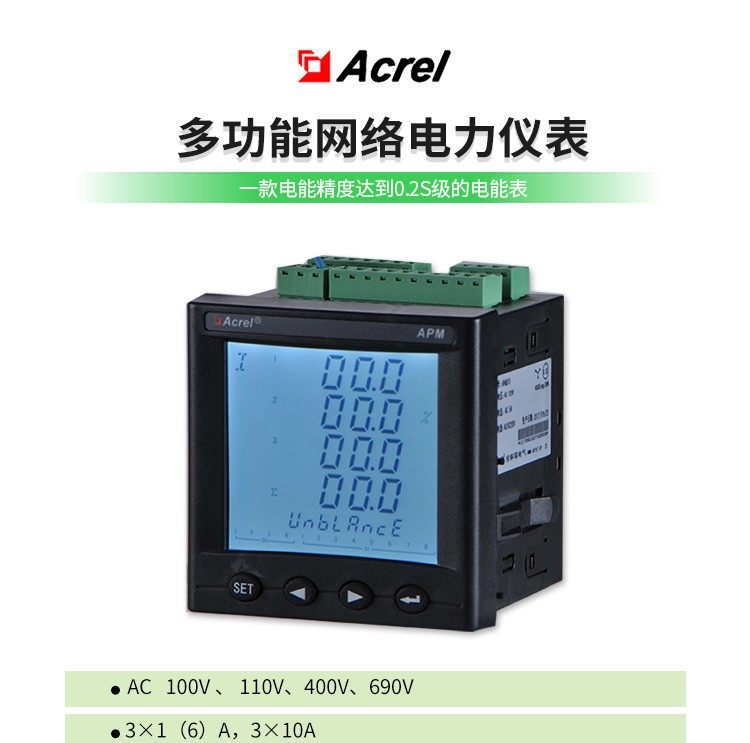

APM830，2-63次諧波數據電能質量監測三相網絡電能表，具有全電量測量、電能統計、電能質量分析、錄波功能、事件記錄功能(包括電壓暫升暫降中斷、沖擊電流等記錄)及網絡通訊等功能，主要用于電網供電質量的綜合監控。2-63次諧波數據電能質量監測三相網絡電能表采用模塊化設計，配合功能豐富的外部DI/DO模塊、AI/AO模塊、TF 卡事件記錄模塊、網絡通訊模塊，可以靈活實現電氣回路全電量測量及開關狀態監控，雙RS485和以太網接口配合可實現RS485主站數據抄送，省去數據交換機。PROFIBUS-DP接口可以實現高速數據傳輸及組網功能。

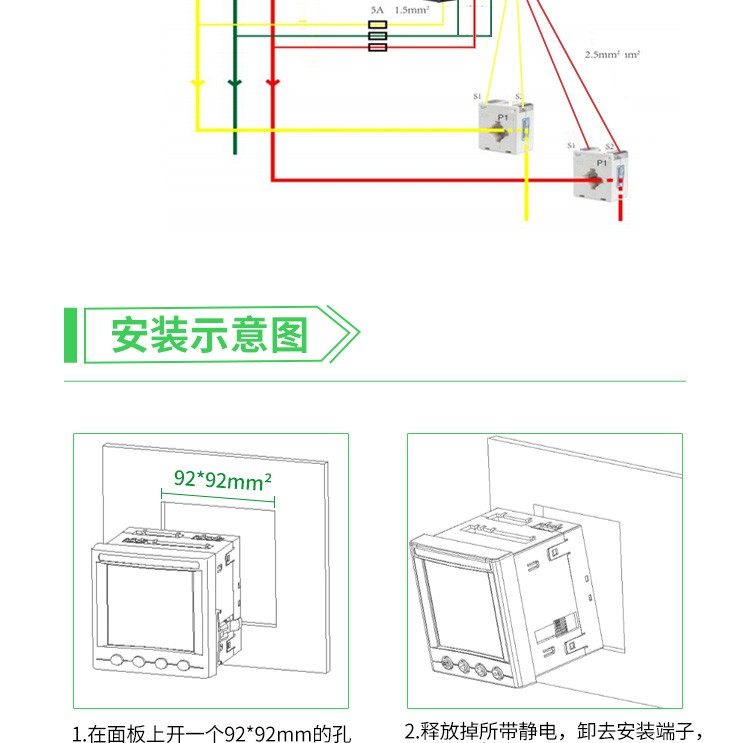

2.產品尺寸
3.型號功能
型號 | APM830 | |
測量參數 | 全電量測量 | |
四象限電能 | ||
復費率電能 | ||
儀表內部溫度測量 | ||
脈沖輸出 | 總有功、總無功、總視在電能脈沖輸出、秒脈沖等可選 | |
需量 | 三相電流、有功功率、無功功率、視在功率實時需量及可大需量(包含時間戳) | |
極值統計 | 電流、線電壓、相電壓、有功功率、無功功率、視在功率、功率因數、頻率、電流總諧波、電壓總諧波的本月極值和上月極值(包含時間戳) | |
電能質量 | 電流、線電壓、相電壓不平衡度 | |
電壓相間角度、電流相間角度 | ||
電壓電流總(奇、偶)諧波含量 | ||
電壓電流分次諧波(2-63次)含量 | ||
電壓波峰系數 | ||
電話波形因子 | ||
電流K系數 | ||
矢量圖 | ||
電壓、電流波形 | ||
基波電壓、電流 | ||
事件記錄 | DIDO記錄，可記錄可近128條DIDO記錄，支持TF卡擴展記錄 | |
報警記錄，共13個報警大類，包含66種報警類型，每個大類可記錄可近128條報警記錄，支持TF卡擴展記錄 | ||
暫態記錄，可多可記錄800條暫態波形記錄，支持TF卡擴展記錄 | ||
通訊 | Modbus - RTU協議 | |
DL/T 645-2007規約(支持凍結功能) | ||
開關量 | 2路開關量輸入+2路繼電器輸出(2DI+2DO) | |
復費率 | 復費率電能統計包含總、尖、峰、平、谷以及近12月復費率電能 | |
擴展功能 | MD82 | 8路開關量輸入+2路轉換觸點繼電器輸出(8DI+2DO) |
MLOG | TF 卡存儲(報警記錄，事件記錄，電參量和電能定時記錄等) | |
MA84 | 8路模擬量輸入(0.5級)+4路模擬量輸出(0.5級)(8AI+4AO) | |
MCM | 1路RS485/Modbus-RTU，支持主站模式或從站模式 | |
MCP | 1路Profibus-DP，配置此功能贈送MCM功能，簡稱為MCMP | |
MCE | 1路以太網，支持Modbus-TCP、http、SMTP、DHCP協議，配置此功能贈送MCM功能，簡稱為：MCME | |
注：在選擇擴展功能時，儀表可多可帶3個模塊，模塊可以是相同的，也可以是不同的，但其中MCP\MCE\MLOG不能選取多個相同的模塊組合在一起，MCP與MCE只能選一。安裝順序可以是任意的，推薦安裝時若帶有以太網或Profibus功能，建議裝在靠近主體的A處位置，A的位置請參看3.3裝配。
4.技術參數
顯示 | 顯示方式 | 點陣液晶； | ||
分辨率 | 192 * 160； | |||
背光 | 白色LED； | |||
可視區域 | 69mm*62mm(2.8寸 / 6.66英寸) | |||
信號 | 網絡 | 三相三線、三相四線，詳見接線圖； | ||
頻率 | 45～65Hz； | |||
電壓 | 額定值：AC 3*57.7/100V、AC 3*63.5/110V、AC 3*230/400V、AC 3*400/690V；電壓輸入端子上690V直連（L-L） | |||
過負荷：1.2 倍額定值(連續)；2 倍額定值/1 秒； | ||||
功耗：＜ 0.5VA(每路)； | ||||
電流 | 額定值：AC 3x 1 (1.2) A、AC 3x5(6)A，支持2.5平方線接入； | |||
過負荷：1.2 倍額定值(連續)；10倍額定值/1 秒； | ||||
功耗：＜ 0.5VA(每路)； | ||||
測量精度 | 電壓、電流 | IEC 61557-12 等級0.2 | ||
電壓不平衡 | IEC 61557-12 等級0.2 | |||
電壓諧波、電流諧波 | IEC 61557-12 等級2 （注1） | |||
頻率 | IEC 61557-12 等級0.02 | |||
有功功率 | IEC 61557-12 等級0.2 | |||
無功功率 | IEC 61557-12 等級1 | |||
視在功率 | IEC 61557-12 等級0.2 | |||
有功電能 | IEC 62053-22 - 有功電能0.2S | |||
無功電能 | IEC 62053-24 - 無功電能0.5S | |||
電能質量 | 錄波 | 20個波形，前后各10個波； | ||
波形捕捉 | 每個波形128個周期點存儲；支持TF卡擴展記錄數據，需客戶手動通過Excel拉取折線圖。 | |||
開關量輸入 | 干接點輸入，內置電源； 響應時間：小于300ms | |||
繼電器輸出 | 觸點類型：主體常開觸點，模塊轉換觸點； 觸點容量：AC 250V/3A DC 30V/3A； | |||
電能脈沖輸出 | 輸出方式：集電極開路的光耦脈沖； 脈沖常數：10000imp/kWh（默認），具體可參看6.2輸入設置； | |||
模擬量輸出 | DC 0～20mA、4～20mA、0～5V、1～5V輸出，精度等級0.5%，電流輸出時負載電阻≤500Ω，電壓輸出時負載電阻≥2KΩ；過負荷：1.2 倍額定值(連續); | |||
模擬量輸入 | DC 0～20mA、4～20mA、0～5V、1～5V輸入，精度等級0.5；過負荷：1.2 倍額定值(連續); | |||
TF存儲卡 | 標配8G容量的TF卡，可大支持32G容量的TF卡； | |||
通訊 | RS485接口/Modbus-RTU協議和DLT645規約； Profibus-DP接口/Profibus-DP協議； RJ45接口(以太網)/Modbus-TCP、http、DHCP等多種協議； | |||
電源 | 工作范圍：AC/DC 85V～265V或者 AC/DC 115～415V(P2)，選配； 功耗：主體功耗≤15VA； | |||
安全性 | 工頻耐壓 | 外殼與輔助電源、各輸入、輸出端子組之間的工頻耐壓為AC 4kV/1min； 輔助電源與各輸入端子、各輸出端子組之間的工頻耐壓為AC 2kV/1min； 電壓輸入與其他輸入輸出端子組之間的工頻耐壓為AC 2kV/1min； 電流輸入與其他輸入輸出端子組之間的工頻耐壓為AC 2kV/1min； 繼電器輸出與其他輸入輸出端子組之間的工頻耐壓為AC 2kV/1min； 開關量輸入、通訊、模擬量輸出、脈沖輸出各端子組之間的工頻耐壓為AC 1kV/1min； | ||
絕緣電阻 | 輸入、輸出端對機殼>100MΩ； | |||
電磁兼容 | 符合IEC 61000標準(4級)； | |||
環境 | 工作溫度：-25℃～+70℃； 儲存溫度：-40℃～+85℃； 相對濕度：≤75% 不結露； 海拔高度：≤2000m； | |||
防護等級 | 顯示面板IP54，需配墊圈； | |||
執行標準 | IEC 60068-2-1 IEC 60068-2-2 IEC 60068-2-30 | Environmental Testing-Part 2-1:Tests Test A:Cold IDA Environmental Testing Part 2-2:Tests Test B:Dry heat Environmental Testing Part 2-30:Tests Test Db:Damp heat，cyclic (12+12h) | ||
IEC 61000-4 | Electromagnetic compatibility-Testing and measurement techniques | |||
IEC 61557-12 | Electrical safety in low voltage distribution systems up to 1 000V a.c. and 1 500V d.c –Equipment for testing， measuring or monitoring of protective measures — Part12：Performances measuring and monitoring devices(PMD) | |||
IEC 62053-22 | Electricity metering equipment (a.c.)-Particular requirements - Part22:Static meter for active energy(class 0.2S and 0.5S) | |||
IEC 62053-24 | Electricity metering equipment (a.c.)-Particular requirements - Part24:Static meter for reactive energy at fundamental frequency (classes 0.5S 1S and 1) | |||
